Твердосплавні свердла VHM

Свердла з монолітного твердого сплаву — VHM (Vollhartmetall) — забезпечують точність та продуктивність, недосяжні для HSS-інструменту. Твердість субмікронного субстрату WC/Co сягає 1600–1800 HV, робоча температура на різальній кромці — до 900 °C. Швидкість різання у 3–5 разів вища за HSS-аналог; ресурс до 10 разів довший при обробці конструкційних сталей.

Геометрія: кут спіралі зазвичай 20–30° залежно від серії — менший для крихких і чавунних сплавів, більший для в'язких конструкційних та нержавіючих сталей. Покриття TiAlN, AlTiN, nACo, TiSiN — багатошарові наноструктуровані PVD-системи з товщиною 2–4 мкм. Внутрішній канал під МОР/МОЛ від 3 мм Ø. Допуск на діаметр h6–h8 залежно від серії.

Застосування: точна ЧПУ-обробка деталей із конструкційних та нержавіючих сталей, чавуну, кольорових сплавів і титану — в машинобудуванні, приладобудуванні, автомобіле- та авіабудуванні, виробництві прес-форм.

• Глибина свердління: 3×D
• Діаметр: Ø 1–20 мм
• Кут при вершині: 140°

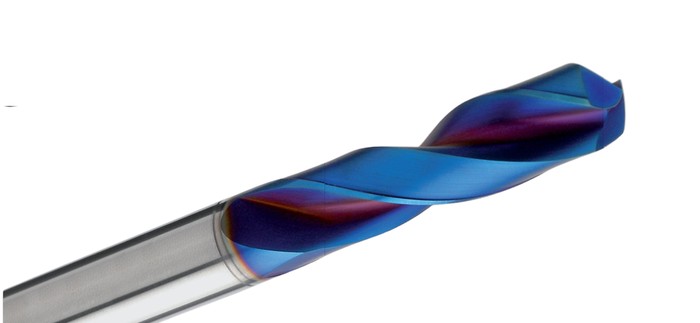

• Покриття: BLUE CUT — фірмове покриття виробника родини TiAlN, синьо-фіолетового кольору
• Хвостовик: циліндричний (HA)
• Матеріал: суцільний твердий сплав (VHM)

Найпоширеніший формат VHM-свердел для наскрізних отворів. Геометрія ріжучої частини оптимізована для роботи без попереднього центрування. Рекомендується охолодження — емульсія або стиснене повітря.

• Глибина свердління: 5×D
• Діаметр: Ø 3–20 мм
• Кут при вершині: 140°
• Покриття: TiAlN — підвищена зносостійкість при глибокому свердлінні
• Хвостовик збільшеного діаметра — для жорсткості при великому вильоті
• Допуск: m7

При глибині понад 3D критично важливий відвід стружки — спеціальна геометрія канавок і заточка вершини 140° запобігають пакуванню стружки. Призначені для конструкційних і легованих сталей та сталевого литва міцністю до 1300 Н/мм². Потребують жорсткого верстата зі стабільним затиском і якісним охолодженням.

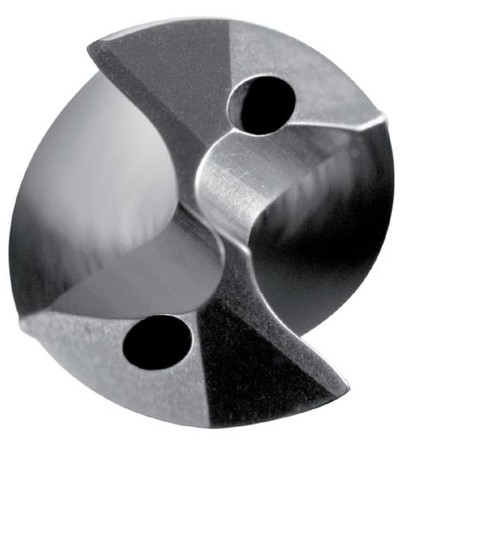

• Два гвинтових канали подачі охолодження крізь тіло свердла
• Глибина: 5×D, 8×D, до 12×D (спеціальні виконання — до ~15×D)
• Покриття: BLUE CUT — те саме фірмове покриття TiAlN-родини, що й у стандартної серії
• Кут при вершині: 140°
• Матеріал: суцільний дрібнозернистий твердий сплав

Охолодження безпосередньо в зоні різання виносить стружку і знижує температуру різальної кромки, суттєво підвищуючи стійкість інструменту порівняно зі свердлами без внутрішніх каналів. Незамінні при глибокому свердлінні жароміцних сплавів, нержавіючої сталі та титану на верстатах з підведенням МОР під тиском.

• Діаметр: Ø 3,00–13,00 мм, допуск h8
• Кут при вершині: 118°, кут спіралі: 20–30°
• Покриття: TiAlN
• Матеріал: дрібнозернистий твердий сплав К20
• Глибина свердління: 5×D

Потужне спіральне свердло, що повністю складається з дрібнозернистого твердого сплаву К20, призначене для універсального використання. Особливо добре підходить для високоміцних сортів сталі (до 1300 Н/мм²) при високих швидкостях свердління, а також для нержавіючої сталі, алюмінію, латуні, бронзи, чавуну та легованого титану.
