Протяжки шпонкові та шліцеві

Протяжки — спеціалізований різальний інструмент для отримання пазів складної форми (шпонкових, шліцьових, квадратних, прямокутних) у отворах валів, маточин, шестерен. Працюють методом протягування: інструмент з поступово збільшуваними зубами витягується через отвір, знімаючи стружку послідовними кромками за один прохід.

Типи і стандарти: шпонкові протяжки — для паралельних пазів DIN 6885 у маточинах коліс, шестерен, шківів (розміри 2×1 — 100×11 мм — ширина×висота); шліцьові прямобокові — для шліцьових з'єднань DIN 5462 / ГОСТ 1139 (6-, 8-, 10-шліцьові); евольвентні шліцьові — DIN 5480; квадратні і прямокутні — для пазів нестандартних з'єднань. Матеріал — швидкорізальна сталь HSS / HSS-E з точною заточкою (клас AA).

Технологія: у деталі попередньо просвердлюється отвір на діаметр dф, далі протяжка проходить наскрізь під дією гідравлічного преса (протяжний верстат) або ручної системи. Обов'язковий напрямляючий пристрій (кондуктор) для точного центрування. Видалення стружки — відкатом. Бренди — Bohrcraft, RUKO, Guhring. Вибір за параметрами: розмір паза, діаметр отвору, довжина маточини, матеріал деталі (сталь, чавун, алюмінієвий сплав).

• Матеріал: HSS — швидкоріжуча сталь Р6М5 / Р6М5К5
• Точність паза: H8, H9 за ГОСТ 23360 / DIN 6885
• Ширина паза: 2–50 мм
• Довжина різальної частини: під отвір від Ø 8 до Ø 200 мм
• Кут переднього краю: 15–20°
• Виконання: під горизонтальні пази (стандарт) або під кутові

Шпонкова протяжка встановлюється у направляючу оправку — вона центрує інструмент відносно осі отвору. Тяговий верстат протягує інструмент крізь деталь: за 2–5 секунд отримуємо готовий паз з шорсткістю Ra 1.6–3.2.

• Матеріал: HSS-Co — кобальтова швидкоріжуча сталь
• Профіль: прямобічний (DIN 5480) або евольвентний (DIN 5482)
• Кількість шліців: 4, 6, 8, 10, 16, 20
• Внутрішній діаметр: Ø 16–250 мм
• Точність: IT7, центрування по зовнішньому або внутрішньому діаметру
• Шорсткість: Ra 0.8–1.6 мкм після одного проходу

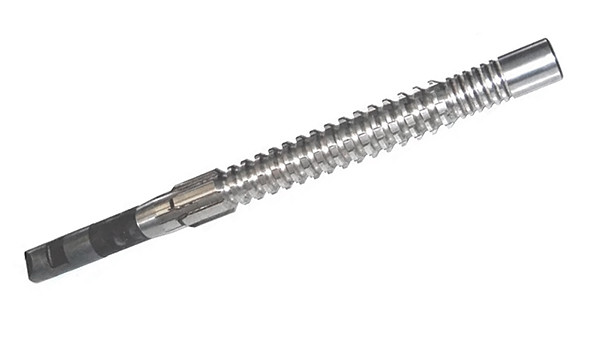

Шліцева протяжка формує всі шліци одночасно — на відміну від довбача, який обходить профіль поступово. Продуктивність у 10–50 разів вища при серійному виробництві валів, маточин та зубчастих муфт.

• Матеріал: інструментальна сталь, загартована
• Виконання: під конкретний діаметр отвору (h6/h7)
• Паз в оправці: точно відповідає ширині протяжки
• Комплект: протяжка + оправка + кріпильний гвинт
• Можливе виготовлення під нестандартні розміри

Оправка — обов'язковий елемент комплекту: без неї протяжка "гуляє" в отворі і паз виходить нерівний. Підбирається за зовнішнім діаметром отвору деталі з допуском h6.
